【安全常识】装燃气自闭阀有啥用?该咋用?

2023-06-08

【安全常识】装燃气自闭阀有啥用?该咋用?1分钟速戳了解!

燃气爆炸 2022-11-11 08:45 发表于黑龙江

点击上方“燃气爆炸”可以订阅哦

关注燃气爆炸,关注燃气安全,防微杜渐,居安思危,为降低与排除燃气爆炸事件贡献一份力量!




上拉通气

提拉黄色按钮(松手后黄钮回落),红钮帽露出5mm,即可正常用气


通气状态

此为通气状态,可正常用气,当自闭阀为通气状态,但灶具点不着火时,请检查自闭阀是否打开,再检查灶具电池是否有电或排除灶具其它问题


关闭装填

当自闭阀为此状态时,提拉黄色提钮,若红钮帽不吸回则可正常用气;若吸回请检查是否停气,燃气表电池是否有电、是否欠费,入户总阀门是否打开


超压关闭状态

当自闭阀为此状态时,开一下灶具开关,使红钮帽吸回,然后重新提拉黄色提钮,若恢复通气状态,则可正常用气;若提拉之后红钮帽依然为此状态,请联系燃气公司


检测漏气

将自闭阀提钮提到通气状态,关闭总开关,观察提钮10分钟,若有漏气则提钮缓慢吸回

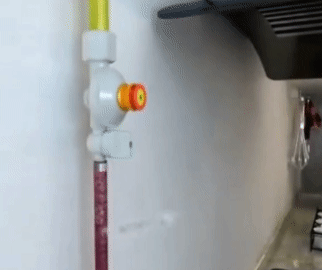

燃气公司给家里

装了一个燃气安全装置叫“自闭阀”


但是不知道到这个装置

有啥用?该咋用

一起了解一下~


SEPTEMBER 18TH INCIDENT

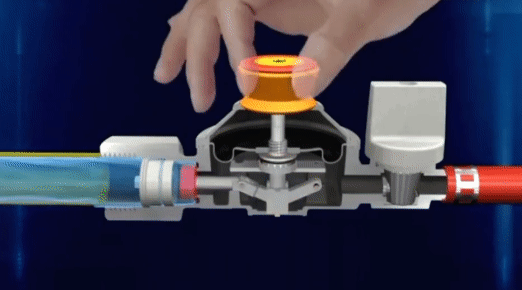

什么是燃气自闭阀?
燃气自闭阀是安装在居民户内燃气管道上,同时具有超压自动关闭、欠压自动关闭、过流自动关闭功能的新一代安全技防装置。
自闭阀成功实现了对管道燃气的安全监测和风险预警,能够有效防止燃气等级事故的发生。



燃气自闭阀是必须要安装的吗?



SAVE ELECTRICITY

自2022年1月1日起实施的国家《燃气工程项目规范》(GB55009-2021)文件中6.1.9条例规定:

“家庭用户管道应设置当管道压力低于限定值或连接灶具管道的流量高于限定值时能够切断向灶具供气的安全装置”。

所以按照规范要求,家庭用户都要安装自闭阀。



自闭阀有什么功能?
SAVE ELECTRICITY

停气/欠压自动关闭


燃气是靠调压设备和管网系统输送到户内的,维修、抢险、置换是经常发生的事。


管道结冰、洪水、火灾毁坏管网都会导致户内压力急剧下降甚至断气,复供气时容易引起泄漏。自闭阀在上述情况发生时可以自动切断气源,预防燃气事故的发生。


超压自动关闭


调压设备老化、故障以及维修、抢险作业时可能引起超压供气。


严重的可以导致脱管、离焰,诱发重大安全事故。当超出安全红线时,自闭阀能自动关闭切断气源,故障排除后才能重新用气,从而起到提前发现安全隐患,阻止事故发生的作用。


过流自动关闭


软管老化严重破损、被老鼠咬断以及失火引燃的事故较为普遍,脱落、离断(人为、机械作用)等事故也时有发生,可能引起较大燃气事故。


自闭阀可以自动关闭切断气源,保证用户安全。


户内燃气管道、灶具气密性检测


过去,户内管道系统气密性检测不易操作,现在自闭阀解决了这一难题,可以方便准确地进行户内燃气管道系统微量泄漏检测。


只需关闭被检测部位前端的阀门,观察自闭阀提钮是否吸回即可。

燃气自闭阀常见问题及排查方法

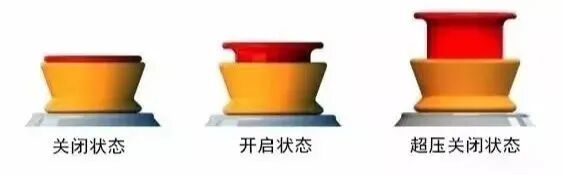

在使用自闭阀前简单熟悉自闭阀的各种状态


01

开启阀门:管道正常供气后,拉起提钮,进入开启状态。

如无法提起提钮(如图关闭状态所示)

请检查:


入户总阀是否打开,

管道是否有气,

电磁阀是否关闭;


燃气表内是否充值,

燃气表内电池是否正常;


是否安装长寿命软管,

是否有损坏、脱落等情况


02

自闭阀提钮处于开启状态,而灶具无法点火(提钮帽并未吸回)    请检查


1、自闭阀上的手动旋钮是否完全开启;

2、自闭阀、管道和灶具是否有异物堵塞;

3、灶具电池是否有电;

4、检查灶具火盖是否放反;

5、新开户用户通气时,应先进行排放空气的工作(原因:有气点不着火,首先要排放空气);


03

户内管道气密性检测:在下列情况下,可以进行气密性检测:


用户在用气过程中,可自行检测;


首先打开自闭阀并保持开启状态,然后关闭灶具及入户总阀,20分钟后观察提钮帽,如提钮帽没有吸回,则整个户内管道系统没有泄漏;如提钮帽吸回,说明管道系统有泄漏,请按照以下步骤分步检查:


1、检查自闭阀以上管道气密性;

使自闭阀保持开启状态,先关闭自闭阀上的手动旋钮,再关闭入户总阀,10分钟后观察自闭阀提钮帽,如提钮帽没有吸回,则管道未泄漏;如提钮帽吸回,说明总阀至自闭阀处此段管道有泄漏,请使用泄漏仪或肥皂水进行进一步检查。


2、检查自闭阀以下气密性;

先关闭灶具,再将自闭阀提钮拉出至超压关闭状态(人为使自闭阀超压关闭),10分钟后观察提钮,如提钮帽没有吸回,则无泄漏;如提钮帽吸回则说明此段有泄漏,请做进一步检查。


① 检测金属软管和灶具

将红色提钮帽拉出至超压关闭状态,观察1分钟,如提钮吸回说明软管或灶具有泄漏。


② 检测户内管道

关闭手动旋塞阀,再关闭入户总阀,观察5分钟,如提钮吸回说明管道系统有泄漏。


看完以上,有小伙伴可能要担心了:

燃气自闭阀功能这么多,

日常用起来会不会很麻烦呢?

不用担心,

燃气自闭阀不需要用电,

免去我们更换电池的烦恼。

正常通气的情况下,如果遇到燃气自闭阀关闭,

只需要提拉外环即可恢复使用,

操作非常简单。
